ISDB-T 5032MHzBPF H30.10.08
| ISDB-Tの受信くらいはやってみようかとまずはLocalを作っています。以前に調査用に購入したぴるるPLL833Eがあったので5032MHzは直接出力できます。でも原発は2516MHzでIC内の2逓倍なので漏れが-10dB程度あってこれを除去するBPFがどうしても必要です。 前のハムフェアーの時にJA0DAEさんが配布された基板があったのでこれでストリップラインBPFができれば小型でFBと思いました。まず適当に1枚作ってみてもう1回トリミングすればいいかなとやってみました。 1枚目はエレメント間隔が広すぎて帯域がシャープ、また周波数は2%ほど低かったので両方とも直しました。 とりあえずロスは-5dBくらい。2516MHzは十分落ちる。高域は測定環境のためで本当はもっと落ちている？？ということでどうにか使えそうです。測定はJA0IYBさんにお借りしたGIGA stでした。 |
 5032MHz BPF |

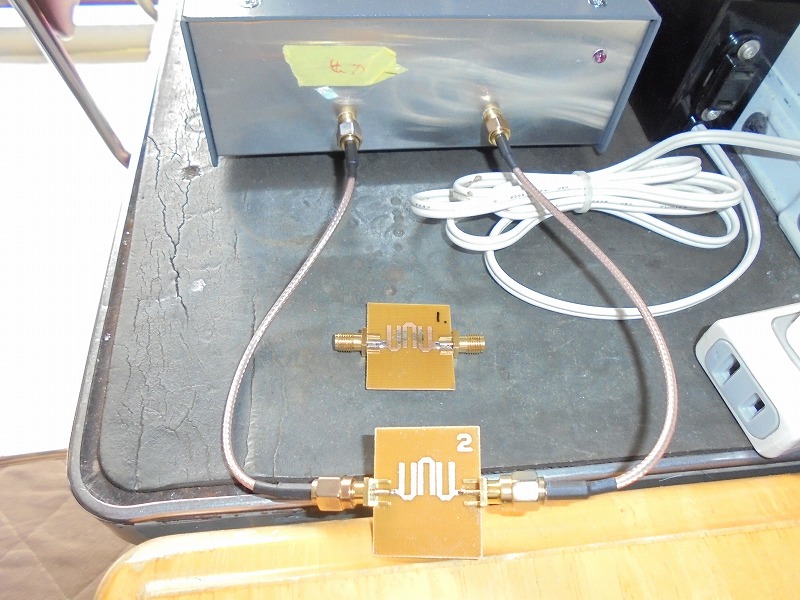

 BPF測定中 |
 5032MHzBPF2 |
